Elektronika - Samočinné přepnutí polarity napájecího napětí
Pro mnohé přístroje jest nutné zajistit napájení pouze jednou polaritou. Většinou to lze realizovat pomocí diodového můstku. Ale pokud je potřeba napájení velkým proudem nebo je nutný co nejmenší úbytek napětí, lze použít následující obvod.
Úbytek napětí na kontaktech relé je zanedbatelný v porovnání s diodami. Činí pouze několik mV na rozdíl od 0,6V u diod či 0,3V u Shotky diody. Zapojení také zajišťuje, že se na spotřebič dostane vždy pouze správně polarizované napájení a tak je spotřebič vždy správně napájen.

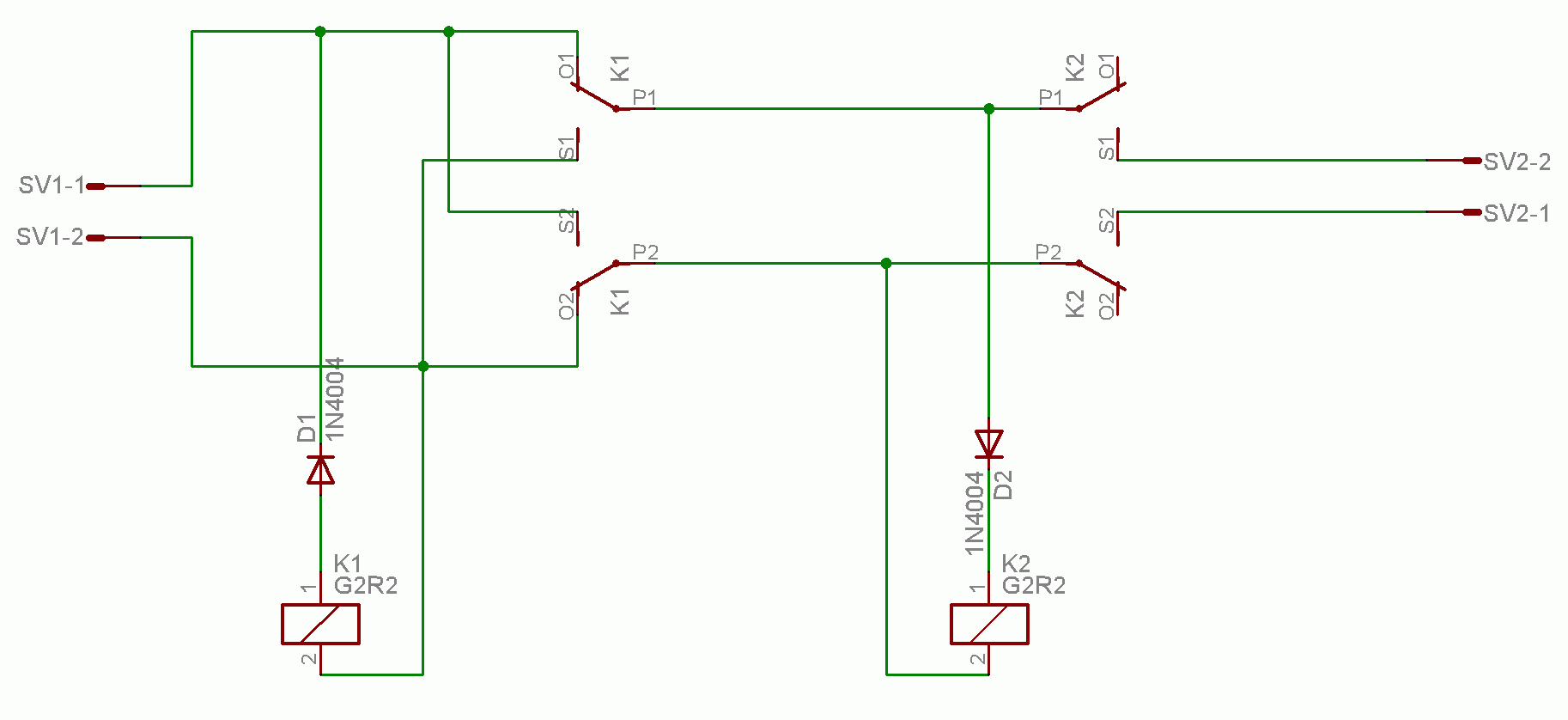

Relé K1 přitahuje v obvodu: svorka SV1-2, cívka relé K1, dioda D1, svorka SV1-1
Relé K2 přitahuje v obvodu: svorka SV1-1, dotek relé K1P1 v poloze dle vstupní polarity, dioda D2, cívka relé K2, dotek K1P2 v poloze dle vstupní polarity, svorka SV1-2
Na výstup se napětí dostane obvodem: svorka SV1-1, dotek relé K1P1 v poloze dle vstupní polarity, dotek relé K2P1 v sepnuté poloze, svorka SV2-2, spotřebič, svorka SV2-1, dotek relé K2P2 v sepnuté poloze, dotek relé K1P2 v poloze dle vstupní polarity, svorka SV1-2
Celé zapojení je obvodově prosté a proto jej lze doporučit i začátečníkům, pro které může být zajímavou konstrukcí z oblasti releové techniky. Možná někdo namítne, proč používat v dnešní době relé, že lze použít například MOSFET tranzistory, ale tento obvod má výhodu v tom, že funguje pro libovolné napájecí napětí, stačí vhodně zvolit cívky relé, nebo jim předřadit rezistor. A na rozdíl od tranzistorů nepotřebuje chlazení. Jistou nevýhodou jest spotřeba cívek, ale ta je většinou zanedbatelná v porovnání s odběrem celého zařízení, případně s cenou chráněného zapojení. Další možností je zapojit relé do tzv. úsporného režimu, kdy se spínají přes kondenzátory. Fantazii se meze nekladou
Diody - libovolné univerzální křemíkové diody, pokud vyhovují pro proud cívky relé a pro napájecí napětí v závěrném stavu. Například 1N4007 vyhoví pro 99% případů.
Úbytek napětí na kontaktech relé je zanedbatelný v porovnání s diodami. Činí pouze několik mV na rozdíl od 0,6V u diod či 0,3V u Shotky diody. Zapojení také zajišťuje, že se na spotřebič dostane vždy pouze správně polarizované napájení a tak je spotřebič vždy správně napájen.
Jak to funguje ?
Pokud se přivede napájecí napětí tak, aby na svorce SV1-1 bylo kladné napětí, přitahuje relé K2 a tím připojí SV2-2 také na kladné napětí a spotřebič je napájen. Pokud je polarita opačná, relé K2 nepřitáhne ale přitahuje relé K1, tím se změní polarita na vstupu obvodu relé K2 a to přitahuje a na svorce SV2-2 je opět kladné napětí. Relé K1 tedy kontroluje vstupní napětí a pokud je polarita opačná, než je potřeba, tak přitáhne a polaritu otočí. Relé K2 přitahuje až v okamžiku, kdy je polarita v pořádku a tím přivede napětí na výstup. Pokud by se nepoužilo, tak se po připojení napájení s opačnou polaritou na chvilku objeví na výstupu opačné pólované napětíRelé K1 přitahuje v obvodu: svorka SV1-2, cívka relé K1, dioda D1, svorka SV1-1
Relé K2 přitahuje v obvodu: svorka SV1-1, dotek relé K1P1 v poloze dle vstupní polarity, dioda D2, cívka relé K2, dotek K1P2 v poloze dle vstupní polarity, svorka SV1-2
Na výstup se napětí dostane obvodem: svorka SV1-1, dotek relé K1P1 v poloze dle vstupní polarity, dotek relé K2P1 v sepnuté poloze, svorka SV2-2, spotřebič, svorka SV2-1, dotek relé K2P2 v sepnuté poloze, dotek relé K1P2 v poloze dle vstupní polarity, svorka SV1-2
Celé zapojení je obvodově prosté a proto jej lze doporučit i začátečníkům, pro které může být zajímavou konstrukcí z oblasti releové techniky. Možná někdo namítne, proč používat v dnešní době relé, že lze použít například MOSFET tranzistory, ale tento obvod má výhodu v tom, že funguje pro libovolné napájecí napětí, stačí vhodně zvolit cívky relé, nebo jim předřadit rezistor. A na rozdíl od tranzistorů nepotřebuje chlazení. Jistou nevýhodou jest spotřeba cívek, ale ta je většinou zanedbatelná v porovnání s odběrem celého zařízení, případně s cenou chráněného zapojení. Další možností je zapojit relé do tzv. úsporného režimu, kdy se spínají přes kondenzátory. Fantazii se meze nekladou
Použité součástky:
Relé - podle požadovaného proudu zátěže a podle napájecího napětí.Diody - libovolné univerzální křemíkové diody, pokud vyhovují pro proud cívky relé a pro napájecí napětí v závěrném stavu. Například 1N4007 vyhoví pro 99% případů.
Hodnocení: 9,00 (2 hlasy) - Ohodnotit -
Připojené soubory:
Komentář je vlastnictvím svého autora. Vyjadřuje jeho názory, ne názory redakce nebo provozovatele webu či serveru.
Napsal/a | Vlákno |
---|---|
Host |
Publikováno dne: 29.5.2011. 23:40
|
Odp: Samočinné přepnutí polarity napájecího napětí
pekne,
ale co kdyz potrebuji polaritu ss napeti periodicky prepinat tak, aby byl na vystupu plus/minus a pri dalsim impulsu minus/plus...atd. Napeti 1.5V a proud minimalni. Ne rele... prosim info na info@opravystarozitnychhodin.cz Dekuji Frantisek |
|
EKKAR |
Publikováno dne: 1.6.2011. 11:37
|
Dost toho napovídá
Datum registrace: 07.12.2008
Bydliště: v České Třebové
Počet komentářů: 248
|
Odp: Samočinné přepnutí polarity napájecího napětí
Myslím, že zde se jedná o opačný požadavek - dotaz se týká obracení polarity VÝSTUPU, nikoliv umožnění připojení napájení v libovolné polaritě k zařízení, které jinak vyžaduje pouze jednu polaritu. Postupně obracená polarita výstupu se dá udělat mnoha různými způsoby, záleží podle přesného účelu, k jakému by takový signál měl sloužit a jaké jsou na takový generátor kladené požadavky - jak co se týče napětí, tak i poskytovaného proudu.
|
Žirafka |
Publikováno dne: 1.6.2011. 18:47
Aktualizováno dne:1.6.2011. 18:48
|
Administrátorka
Datum registrace: 04.05.2008
Bydliště: Ústecký kraj
Počet komentářů: 1258
|
Odp: Samočinné přepnutí polarity napájecího napětí
Ano, ten dotaz je poněkud zmatečný, ale nakonec jsme se domluvili co je potřeba.
Jde o kyvadlo, které dává na výstupu impulsy a je potřeba jimi řídit krokový motor hodin. Takže jsem doporučila mírnou modifikaci koncového stupně z přístroje pana Zajíce. |
